Come progettare un impianto di irrigazione interrata
Risorse - Orto Giardino
Scritto da FerramentaOnline
Lunedì 11 Febbraio 2008 01:00

Che cos'è l'irrigazione interrata?
Un impianto di irrigazione interrata è formato da una rete di tubazioni sotterranee che collegano tra di loro vari irrigatori a scomparsa. Questo impianto è azionato da una centralina che comanda apertura/chiusura e durata di ogni irrigazione.

All'apertura dell'impianto gli irrigatori, grazie alla pressione dell'acqua, fuoriescono dal terreno per poi scomparire al termine dell'irrigazione.

L'utilizzo in contemporanea di tutti gli irrigatori richiede un elevato volume d'acqua, per questo motivo l'impianto viene diviso in zone: ogni zona è controllata da un'elettrovalvola che, comandata da una centralina, apre e chiude l'acqua in funzione del programma impostato.

Giardino irrigato professionalmenteRelax in giardino

L'irrigazione interrata permette di:

• irrigare automaticamente il giardino anche quando si è assenti o in vacanza
• irrigare senza sprechi e in modo uniforme tutte le zone del giardino
• scegliere l'irrigazione più adatta per ogni tipo di coltura, diversificando l'irrigazione per zone del giardino esposte al sole e per zone sempre in ombra
• il posizionamento dell'impianto sottosuolo garantisce una buona irrigazione del giardino che rimane libero da ogni ostacolo favorendo le normali operazioni di manutenzione
• valorizzare l'abitazione e il giardino stesso

Sezione impianto di irrigazione interrata

COMPONENTI IMPIANTO INTERRATO

• Irrigatori a scomparsa: POP-UP statici e/o POP-UP dinamici
• Elettrovalvole
• Centralina a diverse zone
• Tubo e raccorderia da 3/4" o da 1"
• Eventuali pozzetti e accessori

Componenti impianto di irrigazione

IRRIGATORI A SCOMPARSA

Sono disponibili due modelli di irrigatori a scomparsa:
irrigatori statici :per piccole superfici
irrigatori a turbina o turbodinamici: per grandi superfici

Quando l’acqua entra in pressione nel tubo, la parte superiore dell’irrigatore emerge dal terreno e irriga l’area circostante, finita l’irrigazione la testina scompare nel terreno senza turbare l’estetica del giardino. Si sceglie di utilizzare un irrigatore statico o uno turbodinamico solo in funzione della loro gittata e dello spazio da irrgare.

Attenzione: sulla stessa tubazione non possono essere collegati irrigatori statici e turbodinamici a causa della differente quantita’ d’ acqua erogata al minuto per metro quadrato.

Irrigatori a scomparsa statici e dinamici

IRRIGATORI TURBODINAMICI

Irrigatori turbina o turbodinamici: ruotano circolarmente e hanno un raggio regolabile da 30°a 360°
Adatti per l’irrigazione di medio grandi superfici: getto d’ acqua regolabile da 7 a 10 mt circa. In fase di progettazione impianti interrati consideriamo un raggio di 8/9 mt

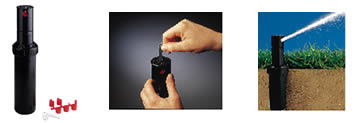

Irrigatori a scomparsa dinamiciVengono forniti con chiavetta di regolazione getto e con 8 ugelli intercambiabili con diversi diametri di uscita in funzione dell’arco bagnato e della portata disponibile.
Pressione minima d’ utilizzo: 1,5 bar
Pressione massima d’ utilizzo: 4,5 bar
Portata: dipende dall’ugello, da 4,5 a 27 lt/min
Caratteristiche tecniche:
• corpo in resina antiurto
• molla in acciaio inossidabile
• doppia guarnizione interna per eliminare le perdite
• base filettata da¾”

IRRIGATORI STATICI

Irrigatori staticiIrrigatori pop-up statici: a getto fisso, adatti per piccole superfici. Hanno un getto nebulizzato regolabile da 2,5 a 4,5 mt in base alla pressione. In fase di progetto si considera un raggio di 3,5 mt
Caratteristiche tecniche:
• materiale in resina antiurto
• frizione interna per proteggere il meccanismo durante la regolazione e l’orientamento del pistone
• attacco da ½” femmina

CENTRALINA A 5 E 9 ZONE (cod. 661546 o simili)

Centralina per irrigazione automatica• Programmatore a 5 o 9 zone
• Effettua fino a tre irrigazioni al giorno per ogni zona
• D urata irrigazione: da 1 a 60 minuti
• Frequenza irrigazione: ogni 8,12 ore oppure ogni giorno(1),2,3,4 e 7 giorni
• Possibilita’ di ritardare la prima irrigazione da 2 a 10 ore dal momento della programmazione
• Possibilita’ di collegare sensore pioggia e rele’ pompa
• Quattro tasti per programmare:
- on e off: per aprire e chiudere manualmente la valvola
- enter: per confermare le scelte e fare il reset del programma
- tasti + e – per selezionare durata e frequenza irrigazione

Collegamento centralina irrigazione alle elettrovalvoleINSTALLAZIONE CENTRALINA AQUALEADER

• Utilizzare batteria alkalina a 9 volts – solo tampone per eventuali cali di tensione
collegamenti elettrici

• Collegare il trasformatore 220/24 v nell’apposita morsettiera della centralina (24V AC)

• Collegare le singole elettrovalvole nell’apposita morsettiera: un filo nel numero corrsipondente della zona (es.1) e l’altro nel comune (com) e cosi’ per ogni elettrovalvola

• Attenzione: per distanze tra elettovalvole e centralina fino a 150 mt utilizzare una sezione di filo uguale al filo presente sulle elettrovalvole

Aqualeader verifica il corretto collegamento di tutte le elettrovalvole e segnala eventuali cortocircuiti

Per prendere visione delle diverse modalità di programmazione della centralina vi rimandiamo alla relativa scheda dettagliata del prodotto.

ELETTROVALVOLE (cod.816370)

• Lo scopo delle elettrovalvole: aprono e chiudono l’acqua in funzione del programma impostato. L’elettrovalvola e’ normalmente chiusa e il solenoide viene alimentato con una tensione a 24v proveniente dalla centralina che da l’impulso di aprire

Elettrovalvole

• Caratteristiche:
- corpo in nylon rinforzato in fibra di vetro
- pressione di lavoro da 0,7 a 10 bar
- portata: da 19 a 113 lt/min
- perdite di carico: -0.1 bar a 24 lit/min | -0,3 bar a 90 lit/min

Fornita con due capsule di protezione per i contatti elettrici

RACCORDI E ACCESSORI

La realizzazione di un impianto interrato viene facilitata dall’uso dei raccordi a compressione con ghiera stringitubo per una tenuta perfetta.

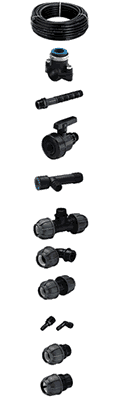

Raccordi per impianto irrigazione
Raccorderia e tubo disponibili sia in misura ¾” che 1”
• Tubo in polietilene (829390/829400): rolline da 50 mt diametro ¾” o 1” in polietilene pn6 (polietilene pressione max di esercizio 6 bar)

• Staffa supporto irrigatori(824590/824090): si posiziona sul tubo per installare direttamente gli irrigatori

• Prolunga filettata ¾”-1/2” (824210): per il montaggio degli irrigatori sulla staffa. h15 cm sezionabile

• Valvola manuale di linea(824510/824110): per aprire e chiudere manualmente l’acqua. da posizionare subito dopo l’elettrovalvola

• Raccordo di collegamento elettrovalvole (824420): per collegare in serie le elettrovalvole nel pozzetto riducendo l’ingombro

• Raccordo a t (824560/824060): per raccordare due tubi e installare un irrigatore

• Raccordo fine liena (824570/824070): da utilizzare a fine linea per installare un irrigatore o una valvola di drenaggio

• Raccordo di congiunzione (824550/824050): per raccordare due tubi

• Gomito o set prolunga 3/4” gas (823952): per creare delle derivazioni dal tubo principale

• Raccordo di congiunzione maschio (824540/824040): per raccordare il tubo a una partenza filettata femmina o ad un'elttrovalvola
• Raccordo di congiunzione femmina (824600/824100): per raccordare un tubo ad un rubinetto filettato da 3/4” a ad una valvola manuale

Valvola di drenaggio e pozzetti di alloggiamento
• Valvola di drenaggio (816382): svuota automaticamente l’acqua dalle tubazioni. ideale per terreni in pendenza e per zone con inverni freddi

• Come funziona: la valvola si apre automaticamente a fine irrigazione quando l’impianto perde pressione, si richiude quando gli irrigatori riprendono a funzionare

• Pozzetto circolare (824020): per alloggiare un elettrovalvola o una valvola di drenaggio. con coperchio a incastro

• Pozzetto rettangolare (824030): per alloggiare 4 elettrovalvole (misure 45 x 30 x 30 resistente alle alte/basse temperature e ai raggi u.v.a.)

PROGETTARE UN IMPIANTO INTERRATO

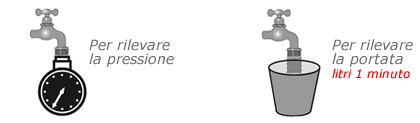

Verificare la disponibilità d’acqua cioè rilevare pressione e portata disponibile per stabilire quanti irrigatori possono funzionare contemporaneamente.
Pressione: si rileva sul monometro applicato al rubinetto (pressione statica: non ci dev’ essere nessun altro rubinetto aperto in casa). effettuare la lettura a diverse ore del giorno e della notte
Portata: si rileva con secchio e un orologio. riempire un secchio, dal volume conosciuto, fino a misura e controllare con l’orologio il tempo di riempimento

Suggerimento: e’ consigliabile sceglire come punto di partenza dell’impianto il punto immediatamente a valle del contatore per evitare perdite di pressione dovute al percorso dei tubi
Attenzione: nel caso non sia possibile alimentare gli impianti con l’acqua dell’acquedotto e’ necessario dotarli di una pompa adatta con pescaggio in vasca di raccolta o in pozzo. Normalmente le pompe utilizzate hanno una potenza tra: 0,75 e 1,5 cv e una portata compresa tra 60 e 120 lt/min

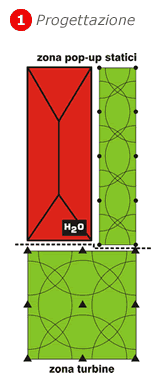

Fase 1 Progettazione
Riportare uno schizzo in scala della propria abitazione con le aree verdi, dotarsi di compasso e posizionare gli irrigatori nel giardino tracciando le circonferenze o i settori di cerchio relativi al raggio coperto da ogni irrigatore

Suggerimenti:
- gli irrigatori a 90° si posizionano negli angoli
- gli irrigatori a 180° lungo il perimetro
- gli irrigatori a 270° nella parte esterna degli angoli della casa, del garage o della serra
- gli irrigatori a 360° negli spazi aperti, senza ostacoli
Le circonferenze e i settori di cerchio devono essere sormontati per garantire una copertura uniforme del terreno.

Per prendere visione delle prestazioni e dei consumi dei vari irrigatori vi rimandiamo alle relative scheda dettagliate dei prodotti.

Progettazione Suddivisione Collegamento

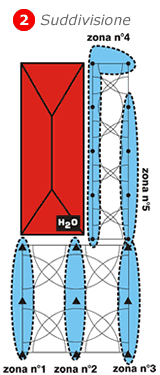

Fase 2 Suddivisione dell'impianto in zone
• Conoscendo la portata d’ acqua disponibile e i conusmi dei singoli irrigatori possiamo suddividere l’ impianto in zone
• Ogni zona e’ comandata da un elettrovalvola che verra’ posizionata all’interno di un pozzetto e collegata alla centralina secondo lo schema dei collegamenti elettrici

Non e’ possibile collegare sulla stessa tubazione turbine e pop-up a causa della differente quantita’ d'acqua erogata al minuto per metro quadrato.

• Bisogna dividere i gruppi di irrigatori in modo tale che la portata complessiva di ciascun gruppo non sia superiore al 75% della portata disponibile al punto d’ acqua.

Fase 3 Collegamento delle linee di irrigazione
Una volta suddiviso l’impianto in zone bisogna collegare le linee di irrigatori al punto d’ acqua.

• Partire dal punto dove verranno collocate tutte le elettrovalvole e tracciare il percorso delle tubazioni: ogni linea e’ collegata all’elettrovalvola che a sua volta e’ comandata dalla centralina

Suggerimenti: tracciare delle linee rette percorrendo il piu’ possibile il perimetro della casa per evitare di scavare tutto il giardino!

INSTALLAZIONE DELL'IMPIANTO

Con il progetto interrato alla mano e’ possibile realizzare l’impianto.
• Piantare dei picchetti dove sono previsti gli irrigatori
• Con una cordella metrica o con un gesso tracciare il percorso delle tubazioni partendo dal pozzetto dove sono collocate le elettrovalvole.

Tracciare il percorso dell'impianto

• Fare uno scavo di 25/30 cm di profondita’
• Posizionare sul prato,in corrispondenza dei picchetti: la staffa (824590) la prolunga (824210) e l’irrigatore previsto dal progetto
• Srotolare la rollina di tubo in polietilene lungo il percorso scavato tagliare il tubo con un seghetto e inserire i raccordi ( curve, raccordi a t ecc.)

Suggerimento:
una volta posizionate le staffe forare il tubo con un trapano con la punta da 8mm.

Posizionare gli irrigatori

• Preparare i circuiti in superfice senza interrarli: inserire la valvola di drenaggio nel punto piu’ basso della zona facendo attenzione che non entrino terra e impurita’. La valvola di drenaggio va’ appoggiata su un
letto di ghiaia e sassi per permettere il deflusso dell’acqua.

Preparare il circuito di irrigazione interrata

• Interrare i circuiti preparati: tutti gli irrigatori devono essere a filo del terreno.
•Dopo aver fissato gli irrigatori e i raccordi, svitare le testine degli irrigatori ed aprire la valvola per svuotare il circuito da eventuali residui e per provare il funzionamento dell’impianto
• Riavvitare le testine degli irrigatori e riempire lo scavo pressando bene le zolle e livellare la superfice del terreno

Interrare l'impianto di irrigazione e svuotarlo da  residui

L'impianto interrato e’ completato e pronto per essere programmato!



  Uniflex

FerramentaOnline - Irrigazione interrata


Nota: By Uniflex - rielaborato graficamente per il web da FerramentaOnline
