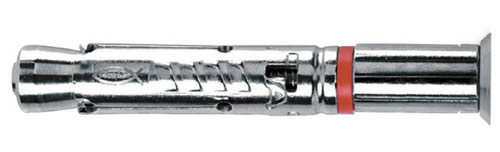

Tassello Fischer TAM SK prolungato
Ancorante in acciaio zincocromato con tre settori espandenti con
marcatura CE Opzione 7.
Adatto per carpenteria leggera e pesante per calcestruzzo non fessurato,
pietra naturale e mattone pieno.
A testa svasata con esagono incassato e dado conico a profilo variabile
per una rapida espansione.
Per fissare
• strutture in acciaio
• ringhiere
• canaline
• macchinari
• scale
• cancelli
• facciate
• elementi di finestre
• inferriate
|
Modello
|
Diametro max
testa
xmm)
|
Diam. foro
(mm)
|
Prof. min. foro (mm)
|
Chiave (mm) |
Coppia di serraggio (Nm) |
Spess. Max. fissabile (mm)
|
diam. x Lv (mm)
|
TA M 6/30 SK
|
17.5
|
10
|
±90
|
4
|
10
|
±29
|
M 6x80
|
| TA M 8/30 SK |
21.5
|
12
|
± 100
|
5
|
25
|
±30
|
M 6x90
|
| TA M 10/30 SK |
26.0
|
15
|
± 110
|
6
|
40
|
±31
|
M 10x100
|
| TA M 12/30 SK |
31.5
|
18
|
± 125
|
8
|
75
|
±32
|
M 12x115
|
Vantaggi
• Ideale per calcestruzzo non fessurato, pietra naturale e mattone pieno
• Bugnature di aggrappo per una migliore aderenza nel foro.
• Nervature per il centraggio dell’accessorio.
• Tappo in materiale plastico per proteggere la filettatura interna dalla
polvere, nella versione con e senza vite TE.
• Il sistema di espansione a 3 settori permette una distribuzione uniforme
del carico e distanze minime dal bordo e tra interassi.
• Specifico fissaggio antintrusione per l’installazione di inferriate
o di qualsiasi oggetto che non debba essere rimosso (TA M8 VS).
Tipo di installazione
• A filo parete e passante nelle versioni TA M T/S e TA M8 VS.
Informazioni utili per l’installazione
• Per una corretta installazione è opportuno scegliere la lunghezza
della vite in funzione dello spessore dell’oggetto da fissare.
 |
ETA
Benestare tecnico europeo (ETA) e marcatura CE che ne attesta
l‘idoneità per applicazioni su calcestruzzo
non fessurato (opzione 7)
Antifuoco F120
Certificazione antifuoco F120 IBMB M8÷M30 secondo
la curva di incremento termico ISO 834 - DIN 4102/2.
|
Per maggiori
informazioni visitate il sito Fischer
|
