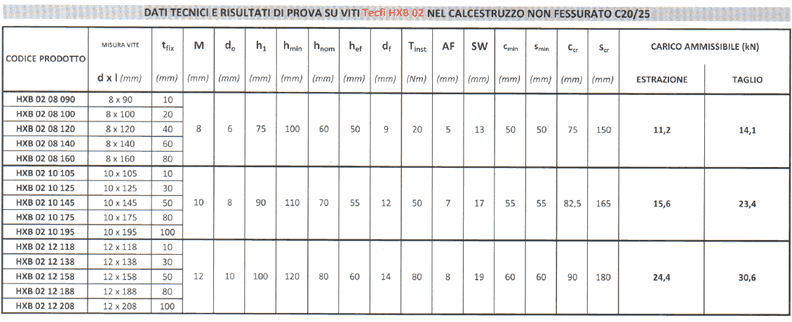

In tabella sono indicati i CARICHI CARATTERISTICI per prove effettuate su calcestruzzo C20/25 non fessurato senza influenza del bordo e/o dell'interasse (valori di estrazione e taglio in kN:1kN=100Kg). I carichi caratteristici sono utilizzabili per la progettazione agli stati limite secondo l'ETAG001-Part C, o CEN/TS 1992-4-1:2009. Nel caso in cui si dovessero eseguire fissaggi su diversi tipo di supporti in calcestruzzo o di altro materiale, si renderà necessario effettuare ulteriori prove e/o usare diversi coefficienti di sicurezza. |
Legenda simboli:
![]() |
= spessore massimo fissabile |
![]() |
= metrico |
![]() |
= diametro del foro da eseguire nel calcestruzzo |
![]() |
= profondità minima foro |
![]() |
= spessore minimo del materiale di supporto |
![]() |
= profondità minima inserimento |
![]() |
= profondità di ancoraggio |
![]() |
= diametro del foro nel particolare da fissare |
![]() |
= coppia di serraggio raccomandata |
![]() |
= codolo esagonale della vite (Ch) |
![]() |
= misura della chiave |
![]() |
= minima distanza dal bordo consentita |
![]() |
= minimo interasse consentito |
![]() |
= distanza dal bordo che assicura la trasmissione della resistenza caratteristica di un ancoraggio singolo |
![]() |
= interasse tra ancoraggi in gruppo tale da assicurare la trasmissione della resistenza caratteristica di un ancoraggio singolo |
